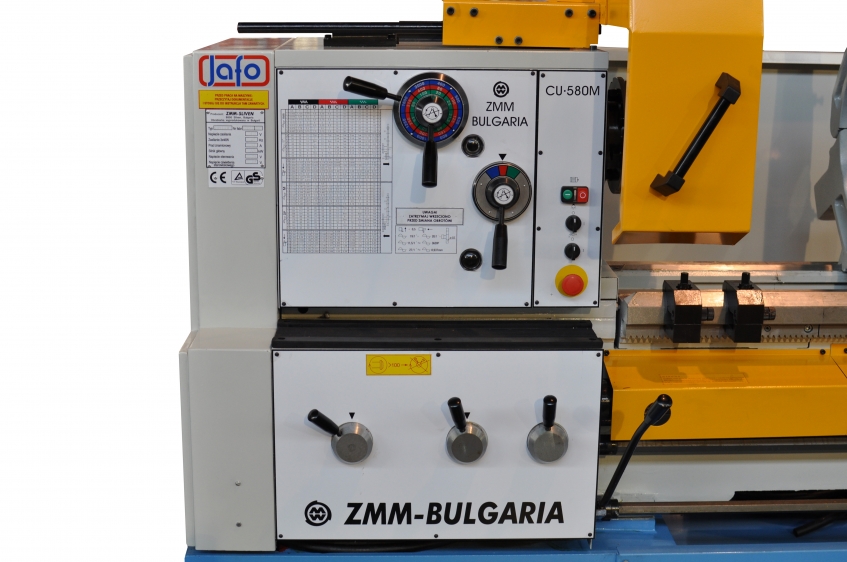

CU400M, CU500M, CU580M

DANE TECHNICZNE		Jednostka	CU400M	CU500M	CU580M
ZAKRES WIELKOŚCI	Wysokość kłów	mm	220	250	290
	Średnica toczenia nad łożem	mm	440	500	580
	Średnica toczenia nad saniami poprzecznymi	mm	240	300	380
	Średnica toczenia bez mostka	mm	640	700	780
	Szerokość łoża	mm	400
	Rozstaw kłów	mm	1000; 1500; 2000; 3000; 4000; 5000
WRZECIONO	Końcówka wrzeciona DIN 55027	Nr	8
	Przelot wrzeciona	mm	72
	Stożek wrzeciona	Metryczny	80
WRZECIENNIK	Liczba prędkości obrotowych		21
	Zakres prędkości obrotowych wrzeciona	obr/min	20 – 2000
	Moc głównego silnika	kW	7,5 (11)
POSUWY	Liczba posuwów		120
	Skok posuwu wzdłużnego	mm/obr	0,04 – 12
	Skok posuwu poprzecznego	mm/obr	0,02 – 6
GWINTY	Liczba gwintów		64
	Zakres gwintów metrycznych	mm	0,5 – 120
	Zakres gwintów calowych	Tpi	60 – 1/4
	Zakres gwintów modułowych	Moduł	0,125 – 30
	Zakres gwintów DP	DP	240 - 1
WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	315
WÓZEK – SUPORT POPRZECZNY	Przesuw sań górnych/suport narzędziowy/	mm	130
KONIK	Średnica tulei wysuwnej	mm	90
	Stożek tulei	Morse'a	Nr 5
	Wysuw tulei	mm	230
WAGA	Dla 2000 mm	kg	2900	2950	3010
